Os barramentos no quadro elétrico são peças fundamentais para a distribuição de energia de forma segura e eficiente em qualquer instalação elétrica. Desde residências até grandes indústrias, esses condutores metálicos organizam e conduzem a corrente elétrica, sendo a base de um sistema bem projetado. Neste artigo, com uma abordagem acessível e autoritativa, vamos explorar os barramentos no quadro elétrico, seus tipos — incluindo os barramentos de pente —, para que servem e como escolhê-los. Vamos aprofundar esse tema técnico e prático!
O que são Barramentos no Quadro Elétrico?
Os barramentos no quadro elétrico são condutores metálicos, geralmente de cobre ou alumínio, projetados para transportar e distribuir corrente elétrica dentro de um painel de controle ou quadro de distribuição. Eles conectam a entrada de energia (como transformadores ou medidores) aos disjuntores, relés e circuitos, agindo como a "espinha dorsal" do sistema. Diferente de cabos isolados, os barramentos podem ser expostos ou protegidos por invólucros, dependendo do tipo, e são valorizados por suportar altas correntes e facilitar expansões futuras.
No quadro elétrico, eles são montados em suportes isolantes, garantindo uma distribuição equilibrada de energia com mínimas perdas, além de simplificar a manutenção. Sua importância é inegável para a segurança e eficiência de qualquer instalação.
Para que Servem os Barramentos no Quadro Elétrico?
Os barramentos têm funções específicas que otimizam o desempenho e a segurança do sistema elétrico:
- Distribuição Eficiente de Energia: Conectam a fonte ao quadro e distribuem a corrente para circuitos como iluminação e tomadas.
- Redução de Perdas: Com alta condutividade e seções amplas, minimizam aquecimento e perdas de energia.
- Facilidade de Expansão: Estrutura modular permite adicionar circuitos sem grandes reformas.
- Suporte a Altas Correntes: Suportam cargas elevadas em quadros com eletrodomésticos ou máquinas industriais.
- Segurança e Organização: Quando protegidos, evitam contatos acidentais e mantêm o quadro organizado.
Tipos de Barramentos no Quadro Elétrico
Existem diversos tipos de barramentos adaptados a diferentes necessidades. Abaixo, detalhamos os principais, incluindo o barramento de pente:
1. Barramentos de Barra Reta
São condutores retos de cobre ou alumínio montados em suportes isolantes, amplamente usados por sua simplicidade e robustez.
- Para que serve: Distribuir energia em quadros com layout simples e cargas moderadas a altas.
- Aplicação: Residências, comércios e pequenos quadros industriais.
2. Barramentos de Barra Isolada
Revestidos por isolantes (como resina epóxi), oferecem proteção extra contra contatos acidentais.
- Para que serve: Garantir segurança em ambientes úmidos ou com alta densidade de equipamentos.
- Aplicação: Quadros em banheiros, cozinhas ou edifícios comerciais.
3. Barramentos de Baixa Impedância
Otimizados para minimizar a impedância, com geometrias específicas e materiais de alta condutividade.
- Para que serve: Suportar correntes elevadas com mínima queda de tensão.
- Aplicação: Quadros industriais ou subestações.
4. Barramentos Sandwich
Formados por camadas de condutores separados por isolantes, são compactos e resistentes a vibrações.
- Para que serve: Distribuir energia em larga escala com proteção térmica.
- Aplicação: Quadros em fábricas ou instalações pesadas.

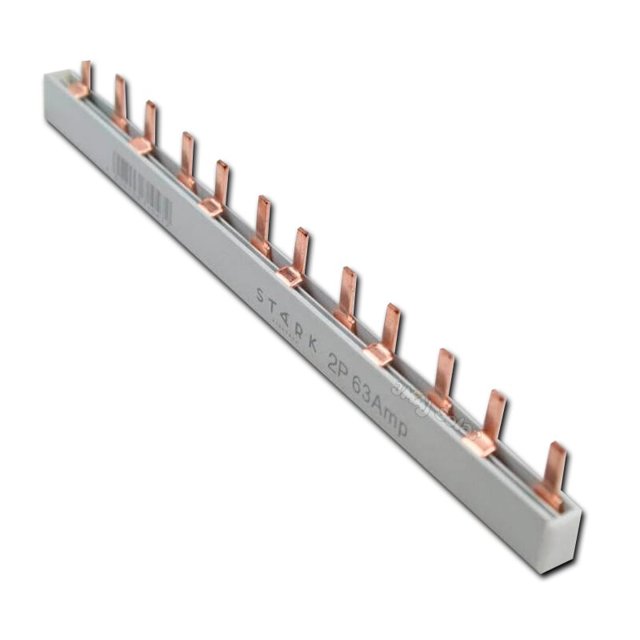

5. Barramentos de Pente
Os barramentos de pente, também chamados de barramentos tipo "pente" ou "comb", são condutores com múltiplas derivações dispostas em forma de dentes ou pentes. Geralmente feitos de cobre ou alumínio, eles são projetados para conectar vários disjuntores ou dispositivos em um quadro elétrico de maneira organizada e compacta.
- Para que serve: Facilitar a conexão simultânea de vários circuitos a partir de um único barramento principal, reduzindo o uso de cabos e simplificando a instalação. São ideais para quadros com muitos pontos de saída, como em residências modernas ou comércios.
- Aplicação: Quadros elétricos residenciais, comércios e instalações com alta quantidade de circuitos (ex.: apartamentos ou escritórios).
Como Escolher o Tipo Certo de Barramento para o Quadro Elétrico?
A escolha depende de fatores como:
- Corrente Nominal: Compatível com a carga do quadro (ex.: 200A, 400A).
- Ambiente: Barramentos isolados para locais úmidos; barras retas para ambientes secos.
- Espaço: Barramentos sandwich ou de pente para quadros compactos.
- Quantidade de Circuitos: Barramentos de pente são ideais para muitos disjuntores.
- Consultoria: Um engenheiro elétrico deve dimensionar conforme a norma NBR 5410.
Cuidados na Instalação e Manutenção
- Instalação Profissional: Exija eletricistas qualificados para evitar falhas.
- Inspeção Regular: Cheque corrosão ou aquecimento a cada seis meses.
- Aterramento: Mantenha o sistema aterrado.
- Normas: Siga a NBR 5410 para conformidade.
Conclusão: A Essencialidade dos Barramentos no Quadro Elétrico
Os barramentos no quadro elétrico, incluindo o versátil barramento de pente, são a fundação de uma instalação elétrica segura e eficiente. Eles garantem que a energia seja distribuída com organização e mínima perda, protegendo pessoas e equipamentos. Seja para uma casa ou uma indústria, escolher o tipo adequado e instalá-los corretamente é essencial.
Se você está planejando um quadro elétrico, consulte um profissional para avaliar suas necessidades. Os barramentos, especialmente os de pente para múltiplos circuitos, são uma solução inteligente para modernizar seu sistema. A eletricidade exige controle — e os barramentos são a chave para isso!
